Impression 3D premiers retours d’expérience.

constructionZ3D Impression 3D premiers retours dexpérience.J’ai mon imprimante 3D depuis maintenant 4 mois, et je penses avoir suffisamment de recul pour pouvoir faire un petit points sur mon expérience dans cette nouvelle techno magique mais pas simple…. Hoooo non !
Au niveau des imprimantes 3D il y a plusieurs technologies, ce qui n’aide pas à faire son choix. Il y a le frittage laser (machines très onéreuses, plusieurs 10 aines de milliers d’euros), la solidification de Résine photosensible (pas très rependu au moment ou j’ai fais mon choix d’achat) et l’ajout de matière par filament de plastique (mon choix).
Un petit lien vers une liste des imprimantes 3D qui existent aujourd’hui.

 Impression 3D premiers retours dexpérience.A la base je souhaitais avoir une imprimante pouvant imprimer du PLA, ce plastique à base de végétaux est biodégradable et ne dégage pas de vapeur toxique quand il est chauffé. Lors de mon achat il y avait 2 matières de prédilection pour les imprimante à ajout de matière, le PLA et l’ABS. Mon premier choix c’était porté sur une imprimante Leapfrog (oui oui les même qui font les consoles pour les petits nenfants), plutôt bon marché pour une imprimante montée et double buse. Mais koikesse que la double buse ? me direz vous. Une Double Buse permet d’imprimer en 2 couleurs, chaque buse va imprimer à son tour une couleur différente sur chaque couche. Et là je me dis que ce serait pas mal que je vous explique le fonctionnement de l’imprimante à ajout de matière hein ? Bon ok… Mon article va être complètement chaotique, mais bon… tant pis !

Alors , commentkséti que ça marche l’impression via ajout de matière. C’est assez simple en fait. Vous prenez un traceur, donc une tête d’impression qui bouge sur les 2 axes horizontaux, que l’on appelle communément x et y. Soit c’est la tête qui bouge dans les 2 axes, soit c’est le plateau qui peut bouger dans un axe ou dans les 2. Bref, le traceur, grâce à cette mobilité et grâce à sa gestion de certains fichiers, va pouvoir tracer des traits afin de reproduire des images 2D. Vous ajoutez à tout ça l’axe Z et Hop vous avez la possibilité de tracer couche par couche un objet en 3D. En gros, vous superposez des dessins et à force de superposer cela donne un objet en 3D. Alors maintenant bien sur, il faut mettre de la matière à la place de l’encre, sinon vous ne pouvez pas obtenir un objet en 3D. Dans le cas de mon imprimante, on insère un filament de plastique qui va être guidé vers un compartiment ou il va être chauffé, afin de le rendre visqueux. Ensuite ce plastique visqueux passe au travers d’une buse et est déposé sur un plateau. Chaque dessin réalisé par mon traceur à plastique va donc former une fine couche, puis le plateau va descendre d’un cran afin que le traceur dessine la couche suivante etc…

0 Impression 3D premiers retours dexpérience.

Voilà, vous en savez un peu plus sur le fonctionnement de l’imprimante à ajout de matière. On va pouvoir revenir sur mon expérience perso de tout ça.

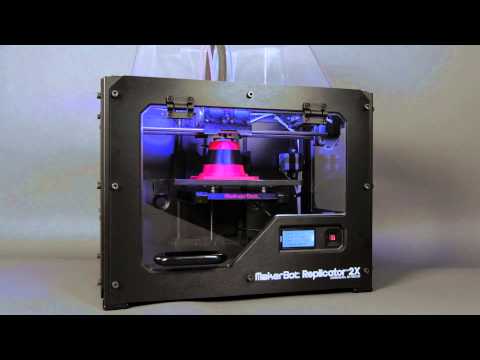

Donc j’étais partie sur une Leapfrog, au final il s’est avéré que mon revendeur, après test a trouvé cette imprimante peu fiable. Il a donc décidé d’arrêter la revente de cette machine et m’a donc proposé une autre solution, bien plus onéreuse… Mais bon, on est geek ou on ne l’est pas… J’ai donc sauté le pas et fait l’acquisition d’une MakerBot replicator 2X. Cette machine, un peu expérimentale, permet, sur le papier, d’imprimer en PLA et en ABS et possède 2 buses.

replicator 2x Impression 3D premiers retours dexpérience.

Je suis content, je vais pouvoir imprimer avec les 2 matières, sachant que les 2 ont leurs inconvénients et leurs avantages.

Rendez-vous est pris pour aller prendre possession de la machine, et sur place on fait 2 test d’impression avec de l’ABS qui marchent nickel. Je rentre donc chez moi tout content.

PreloadObjet Impression 3D premiers retours dexpérience.
C’est partie pour les tests. Dès mon retour je lance l’impression en ABS de quelques objets qui sont inclus dans la carte mémoire de ma machine et cela se passe assez bien. Et puis voilà ti pas que je décide de faire un truc qui semble correcte sur le papier mais qui va s’avérer désastreux en pratique. Je me lance dans les tests d’impression en PLA…

Qu’est-ce qui m’est donc passé par la tête ? “mais, elle imprime aussi en PLA !” me direz vous ! Oui sur le papier comme précisé plus haut, et quand je dis sur le papier, je ne parle pas de support, je parle de marketing icon wink Impression 3D premiers retours dexpérience.

FirstPLA Impression 3D premiers retours dexpérience.Bref, l’impression PLA… Premier objet que j’imprime, un petit bonhomme makerbot. L’impression fonctionne presque jusqu’au bout, mais cela merde sur la fin. Je lance d’autre test et là, systématiquement l’extrusion du plastique (le plastique qui sort de la buse) s’arrête systématiquement au bout d’une dizaine de couches de matière. L’imprimante continue à faire bouger la tête d’impression et le plateau mais plus rien ne sort… Grrr. Je commence à faire des trucs, en tâtonnant, j’enlève le filament, je le remets, je démonte la tête d’impression, j’essaye de déboucher la buse…. rien n’y fait. Ok, je décide donc de revenir à l’ABS, car l’air de rien j’ai des impressions à faire… Et là PAF même problème avec l’ABS…. RHAAAAA ! Je redémonte les têtes nettoie etc… je me rends compte que le PLA à force d’être chauffé forme une espèce de pâte collante et peu fluide qui obstrue la buse et le conduit de chauffage. Alors, il faut quand même savoir qu’il y a pas mal de critère à prendre en compte avec ce genre d’imprimante, le réglage du plateau d’impression déjà, si il est trop bas la matière accroche mal et l’objet se décolle du plateau durant l’impression = impression morte. Si il est trop haut la matière ne sort plus car il n’y a pas la place. Ajoutez à cela un plateau légèrement bombé et vous avez de quoi vous arracher une première fois les cheveux. Ensuite il y a le filament, si ce petit coquin n’est pas bien régulier au niveau de son diamètre… et ben ça peut bloquer, du coup plus d’extrusion donc plus de plastique en sortie….grrrr. Il y a aussi le système d’entrainement, réglé par la tension d’un ressort, géré par une roues légèrement crantée. Il faut donc jouer sur la tension du ressort, et si ça bloque, la roue continue à tourner, bouffant le plastique, les crans se remplisse de plastique et au bout d’un moment la roue n’accroche plus rien. Pour finir il y a le tube de chauffe et la buse qui peuvent être encombré par du plastique qui ne coule plus ou des poussière qui, elles ne fondent pas.
Voilà vous avez en gros l’étendu des points à vérifier quand ça merde… On ne s’ennuie pas avec ce genre de joujou magique !

Bref après avoir démonté et remonté une trentaine de fois mes têtes d’impression, après en avoir cramé une car j’avais oublié de remettre la résistance chauffante dans son emplacement, j’arrive de nouveau à imprimer de l’ABS ! Pourquoi… allez savoir, le coup de chaud lié au micro incendie ? un réglage qui a arrangé les choses… je ne sais pas. Mais en tout cas une chose est sur, les tests avec du PLA m’auront couté cher. Aujourd’hui encore je ne peux imprimer qu’avec une buse car je n’ai pas trouvé de solution pour remplacer ma résistance cramée.

Durant mes déboires avec le PLA, j’ai quand même parcouru les forums d’utilisateurs de makerbot replicator 2X pour trouver des solutions. Il apparait que je ne suis pas le seul a rencontrer ce genre de problème, et que du coup la replicator 2X n’est peut-être pas faite pour  cette matière. Soit ! Depuis je n’achète plus que de l’ABS, mais cela fait un peu chier quand même, surtout avec une machine à plus de 3000 euros.

Depuis ces “petits” problèmes j’ai quand même réussi à mieux centrer mes interventions lorsqu’une impression débute mal. La plupart du temps c’est soit le plateau qui est mal réglé, soit la buse qui est bouchée. Donc aujourd’hui lorsque j’ai des problèmes d’impression cela se déclare dès le début par un problème d’extrusion, réglé par un nettoyage de la buse d’impression avec un fil électrique de cuivre dur. Ou bien par des soucis de décollage de l’objet du plateau qui se résout par la rehausse du plateau ou par le nettoyage de la surface d’impression. Avec un taux de réussite d’environ 80% de mes impressions, je suis plutôt content. Il ne me reste plus qu’a trouver un résistance pour pouvoir remonter ma deuxième tête d’impression et pouvoir refaire de l’impression en 2 couleurs.

Ha oui j’allais oublier une truc… L’impression 3D c’est long, très long ! Un 1cm3 c’est 20 minute d’impression. Donc imaginez une figurine qui fait 20cm3…

About ZeBlate

Créatif et passionné convulsif, j'ai toujours 1000 idées en tête ! Concepteur de jeu en ce moment, et j'espère édité un jour. Web Designer à mes heures,Web Master quand je veux et chef de projet web...
This entry was posted in Accueil, Impression3D and tagged , , , , . Bookmark the permalink.

6 Responses to Impression 3D premiers retours d’expérience.

  1. jonathan says:

    tu aurais facebook qu’on discute un peu sur le fonctionnement de la machine? je viens d’obtenir ma leapfrog creatr et j’ai du mal a la faire fonctionner.

  2. isabelle says:

    merci d’avoir fait partage ton experience!

    isabelle

  3. Aurélien says:

    Bonjour,

    Merci pour ce retour d’expérience. c’est super agréable de lire tout cela avec autant de précision !
    Du coup j’ai de mon coté acheté la Replicator 2.
    Par contre j’ai de temps en temps des petits soucis concernant les pièces que j’imprime, notamment lorsque ces pièces dépasse les 100mm de haut. j’ai en faite une très franches différence de définition entre les 100 premier millimètres qui sont impeccable et le reste qui est franchement moyen ! Je ne comprends pas trop.
    J’ai upgradé mon plateaux pour un en verre histoire d’avoir une vrai surface plane (ce que je te conseil) et j’ai capoté la machine pour éviter les courants d’air.
    Si tu as une idée concernant mon problème je suis preneur.
    merci
    Aurélien
